- Hàn MIG (kim loại trong môi trường khí trơ) còn có cách gọi khác là hàn hồ quang kim loại bằng khí GMAW hay hàn khí kim loại MAG, là một bước hàn hồ quang tự động hoặc bán tự động, dòng điện cực dùng que hàn, liên tục, và khí bảo vệ chạy qua súng hàn. Hiệu điện thế không đổi, nguồn dòng trực tiếp thường được sử dụng trong hàn MIG.
- Có 4 phương pháp cơ bản trong truyền tải kim loại trong hàn MIG, còn gọi là đoản mạch (cũng có thể gọi là tải xung) tải cầu, tải phun, phun xung, mỗi loại có ưu ,nhược điểm, giới hạn tương ứng riêng. Để thực hiện hàn MIG, thiết bị cần thiết cơ bản là 1 súng hàn, dây nối, nguồn điện để hàn, dây điện cực, nguồn khí hàn. Truyền tải đoản mạch, là phương pháp thông dụng nhất khi dây cực xuống chuôi súng hàn liên tục bằng bép hàn. Dây chạm vào sản phẩm được hàn và tạo ra đoản mạch, nung nóng dây, bắt đầu tạo giọt nung chảy, các giọt tách ra từ phần cuối dây được chuyển vào thùng hàn. Bước này được lặp lại 100 lần mỗi giây tạo hồ quang xuất hiện liên tục trước mắt.
1. Bảng điều khiển phía trước:
1. Núm điều chỉnh điện áp
2. Núm điều chỉnh dòng hàn
3. Núm điều khiển cuộn cảm
4. Đồng hồ hiển thị hiệu điện thế
5. Đồng hồ hiển thị dòng điện
6. Đèn LED báo lỗi
7. Đèn LED báo nguồn
8. Đầu nối súng hàn MIG
9. Đầu nối kẹp mát (cực âm)
2. Bảng điều khiển phía sau:
10. Cáp nguồn đầu vào
11. Công tắc nguồn
12. Cáp điều khiển bộ cấp dây
13. Đầu nối dây khí
3. Bảng điều khiển phía sau:
(1) Thanh giữ cuộn dây hàn: tháo chốt trên thanh giữ cuộn dây hàn, lắp cuộn dây hàn vào rồi khóa chốt lại (cái này có thể được đảo để hợp với mọi kích cỡ lõi cuộn dây khác nhau của các nhà sản xuất)
(2) Nút nạp dây bằng tay.
(3) Cài đặt động cơ nạp dây: cần đảm bảo rằng bánh xe tải dây phải có kích cỡ đúng theo đường kính của dây hàn cần sử dụng.
(4) Thiết bị căng dây: không được siết chặt căng cuộn dây vì điều này có thể là nguyên nhân khiến động cơ đẩy sớm và làm hỏng dây. Cách tốt để điều chỉnh độ căng là nới áp lực để dây hàn MIG không ra, điều chỉnh áp lực từ từ đến khi dây hàn ra đều, ta phải giữ dây hàn và để nó chạy trên bánh xe tải dây. Nếu áp lực quá ít thì dây sẽ tuôn khi hàn tạo cho bép hàn đốt nóng không theo yêu cầu.

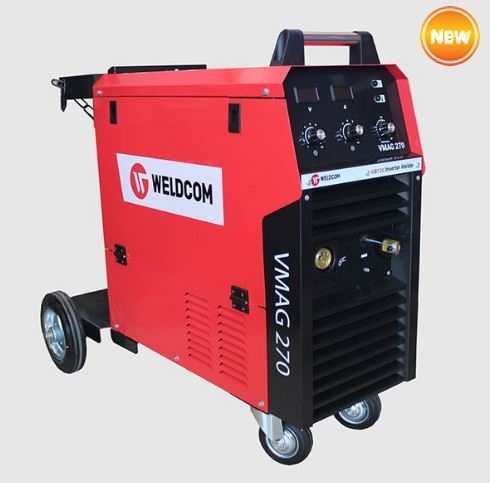

Máy hàn CO2 Weldcom VMAG 270 |
| Điện áp vào |
AC380V 50/60Hz 3 pha |
| Dòng vào định mức |
16A ~ 20A |
| Công suất định mức |
13.2KVA |
| Điện áp không tải |
50V |
| Phạm vi điều chỉnh dòng hàn |
50A - 250A |
| Điện áp ra |
14V-27V |
| Chu kỳ tải Imax 60% |
250A |
| Chu kỳ tải Imax 100% |
194A |
| Hiệu suất |
80% |
| Đường kính dây hàn (mm) |
0.8 ~ 1.0 |
| Kích thước máy (mm) |
520x280x440 |
| Cấp cách điện |
F |
| Cấp bảo vệ |
IP21S |
| Trọng lượng |
28Kg |
